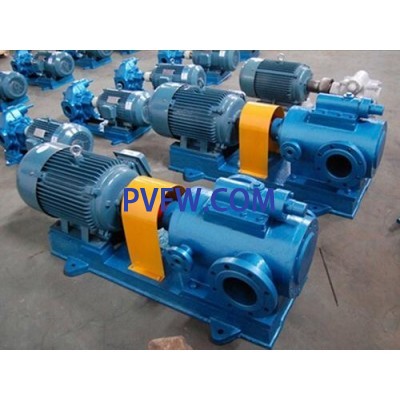

3G型三螺杆泵

3G三螺杆泵主要是由固定在泵体中的衬套(泵缸D以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆.在泵缸内按每个导程形成为个密封腔 ，造成吸排口之间的密封。泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力平衡，主动螺杆不承受弯曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和泵缸内壁之间形成的层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损减少。 螺杆泵 工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于10于克力/cm2的小型泵，可以采用止推轴承。此外，还通过主动螺杆的中间油孔将高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。螺杆泵和其它容积泵一样，当泵的排出口封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就会设置保护阀。
